CNY17-3-000E
説明
技術的なパラメーター

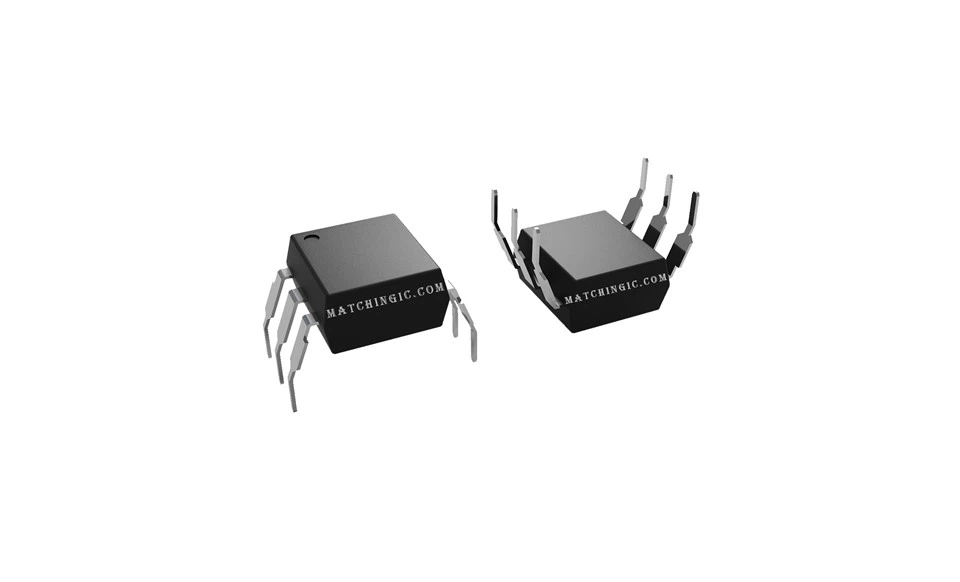

CNY17-3-000E オプトエレクトロニクス カプラー トランジスタは、現代の電子システム向けに設計された高性能コンポーネントです。 高いコレクタ-エミッタ電圧 (VCEO=70 V) と優れた入出力絶縁電圧 (Viso=5000 Vrms) により、堅牢な性能と信頼性の高い電気的分離を保証します。 IF=10 mA、VCE=5 V で 40% の最小電流伝達率 (CTR) は、信号伝達の効率を際立たせます。また、指定された条件での 5 μs の速い応答時間により、アプリケーションへの適合性が向上します。厳密なタイミング要件があります。 デュアルインライン形式でパッケージ化されているため、統合が容易です。 さらに、フォトカプラは UL、CSA、IEC/EN/DIN EN 60747-5-2 の承認を取得しており、安全性と品質基準への準拠を保証します。 SMD アプリケーション用のさまざまなリード構成やテープとリールなど、多彩なオプションが利用可能な CNY{13}}E は、オプトエレクトロニクスの分野で信頼性が高く適応性のあるソリューションとして機能します。
関連製品：
|
製造元部品 |
CNY17-3-000E |
CNY17-3-060E |
CNY17-3-300E |
CNY17-3-360E |
CNY17-3-500E |
CNY17-3-560E |
CNY17-3-W00E |
CNY17-3-W60E |
|
説明 |
フォトカプラ、フォトトランジスタ出力 |
フォトカプラ、フォトトランジスタ出力 |
フォトカプラ、フォトトランジスタ出力 |
フォトカプラ、フォトトランジスタ出力 |
フォトカプラ、フォトトランジスタ出力 |
フォトカプラ、フォトトランジスタ出力 |
フォトカプラ、フォトトランジスタ出力 |
フォトカプラ、フォトトランジスタ出力 |
|
ストック |
80000 |
80000 |
80000 |
80000 |
80000 |
80000 |
80000 |
80000 |
|
製品の状態 |
アクティブ |
アクティブ |
アクティブ |
アクティブ |
アクティブ |
アクティブ |
アクティブ |
アクティブ |
|
チャンネル数 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
電圧絶縁 |
5000Vrms |
5000Vrms |
5000Vrms |
5000Vrms |
5000Vrms |
5000Vrms |
5000Vrms |
5000Vrms |
|
電流伝達率 (最小) |
100% @ 10mA |
100% @ 10mA |
100% @ 10mA |
100% @ 10mA |
100% @ 10mA |
100% @ 10mA |
100% @ 10mA |
100% @ 10mA |
|
電流伝達率 (最大) |
200% @ 10mA |
200% @ 10mA |
200% @ 10mA |
200% @ 10mA |
200% @ 10mA |
200% @ 10mA |
200% @ 10mA |
200% @ 10mA |
|
ターンオン/ターンオフ時間 (標準値) |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
|
入力方式 |
直流 |
直流 |
直流 |
直流 |
直流 |
直流 |
直流 |
直流 |
|
出力タイプ |
トランジスタDC |
トランジスタDC |
トランジスタDC |
トランジスタDC |
トランジスタDC |
トランジスタDC |
トランジスタDC |
トランジスタDC |
|
電圧 - 出力 (最大) |
70V |
70V |
70V |
70V |
70V |
70V |
70V |
70V |
|
電流 - 出力/チャンネル |
150mA |
150mA |
150mA |
150mA |
150mA |
150mA |
150mA |
150mA |
|
順方向電圧 (Vf) (標準値) |
1.4V |
1.4V |
1.4V |
1.4V |
1.4V |
1.4V |
1.4V |
1.4V |
|
電流 - DC 順方向 (If) (最大) |
60mA |
60mA |
60mA |
60mA |
60mA |
60mA |
60mA |
60mA |
|
動作温度 |
-55-C ~ 100-C |
-55-C ~ 100-C |
-55-C ~ 100-C |
-55-C ~ 100-C |
-55-C ~ 100-C |
-55-C ~ 100-C |
-55-C ~ 100-C |
-55-C ~ 100-C |
|
パッケージ・ケース |
DIP6(7.62mm) |
DIP6(7.62mm) |
SMD6(7.62mm) |
SMD6(7.62mm) |
SMD6(7.62mm) |
SMD6(7.62mm) |
DIP6(7.62x10.16) |
DIP6(7.62x10.16) |
|
パッケージ |
チューブ |
チューブ |
テープ＆リール（TR） |
テープ＆リール（TR） |
テープ＆リール（TR） |
テープ＆リール（TR） |
チューブ |
チューブ |
アプリケーション:
・システム家電、計測器
・電位やインピーダンスが異なる回路間の信号伝送
• 電源内のフィードバック回路
説明：

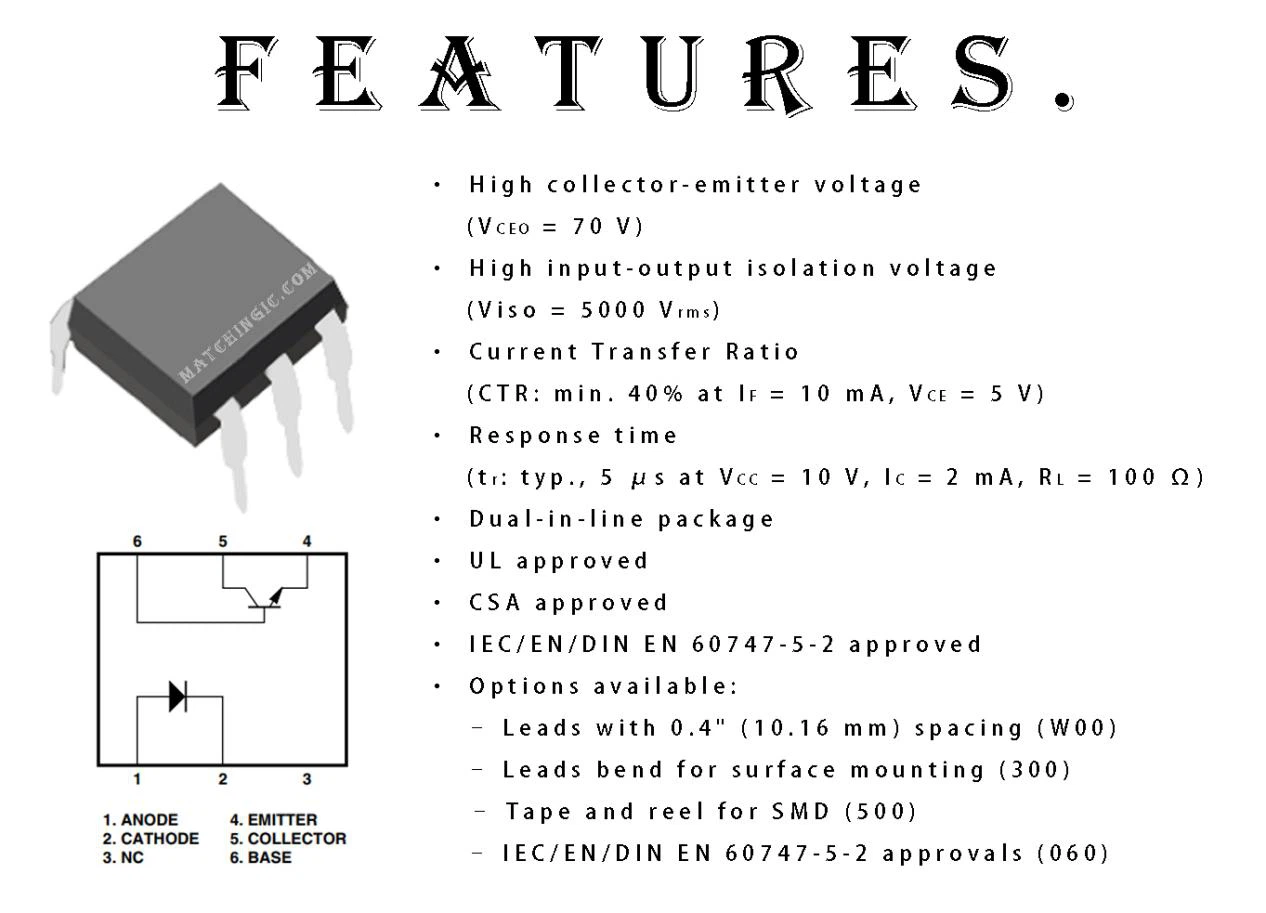

CNY17 には、フォトトランジスタに光学的に結合された発光ダイオードが含まれています。 6-ピン DIP パッケージでパッケージ化されており、ワイドリード間隔オプションとリードベンド SMD オプションが利用可能です。 コレクタ - エミッタ間電圧は 70 V を超えています。応答時間 tr は通常 5 μs、最小 CTR は入力電流 10 mA で 40% です。
