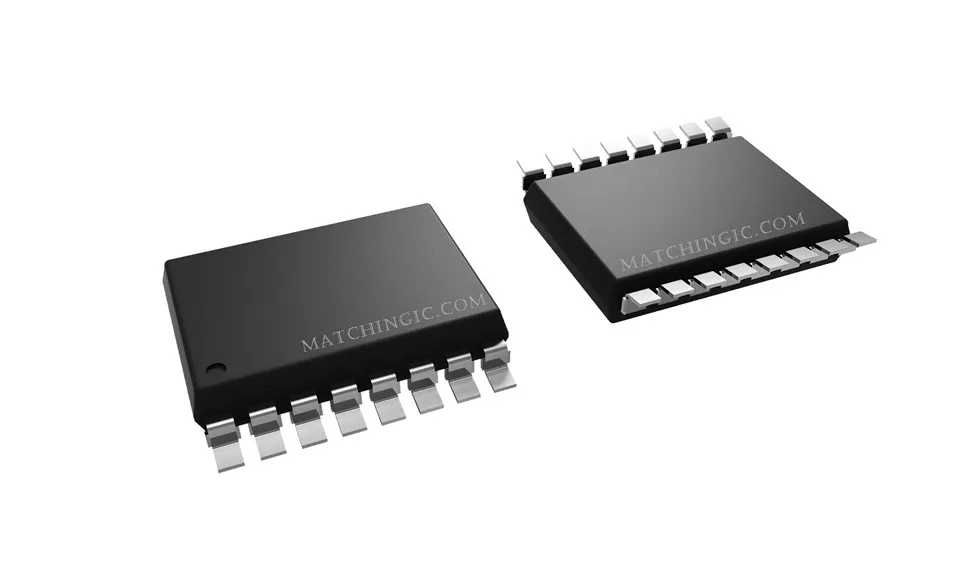

ADUM5400ARWZ-RLの
説明
技術的なパラメーター
関連製品：
|
製造元部品 |
ADUM5400ARWZ |
ADUM5400ARWZ-RLの |
|
説明 |
デジタルアイソレータ |
デジタルアイソレータ |
|
ストック |
30000 |
30000 |
|
製品の状態 |
アクティブ |
アクティブ |
|
テクノロジー |
容量結合 |
容量結合 |
|
タイプ |
一般的用途 |
一般的用途 |
|
電圧絶縁 |
2.5kVrms(実効値) |
2.5kVrms(実効値) |
|
データレート |
1Mbpsの |
1Mbps |
|
絶縁電源 |
いいえ |
いいえ |
|
チャンネル数 |
4 |
4 |
|
入力 - サイド 1/サイド 2 |
4/0 |
4/0 |
|
チャンネルタイプ |
一方向性 |
一方向性 |
|
コモンモード過渡耐性 (最小) |
25kV/μs |
25kV/μs |
|
伝播遅延 tpLH および tpHL (最大) |
100ns、100ns |
100ns、100ns |
|
パルス幅歪み(最大) |
40ナノ秒 |
40ナノ秒 |
|
立ち上がり/立ち下がり時間 (標準値) |
2.5ns、2.5ns |
2.5ns、2.5ns |
|
電圧 - 電源 |
4.5 V ~ 5.5 V |
4.5 V ~ 5.5 V |
|
動作温度 |
-40 度 ~ 105 度 |
-40 度 ~ 105 度 |
|
パッケージ・ケース |
WSOP16(7.5×1.27)10.5 |
WSOP16(7.5×1.27)10.5 |
|
パッケージ |
テープ＆リール（TR） |
テープ＆リール（TR） |
アプリケーション:
·RS-232/RS-422/RS-485 トランシーバー
・産業用フィールドバス絶縁
・電源起動バイアスとゲートドライブ
·絶縁型センサーインターフェース
・産業用PLC
概要：
ADuM54001このデバイスは、統合された絶縁型 DC-DC コンバータである isoPower® を備えたクアッド チャネル デジタル アイソレータです。 Analog Devices, Inc.の iCoupler® テクノロジーに基づく DC-DC コンバータは、5.0 V の入力電圧と 5.0 V の出力電圧で最大 500 mW の安定化絶縁電力を供給します。 このアーキテクチャにより、低電力の絶縁設計で別個の絶縁 DC/DC コンバータが不要になります。 iCoupler チップ スケール トランス技術は、ロジック信号と DC/DC コンバータの磁気コンポーネントを絶縁するために使用されます。 その結果、小型フォームファクターの完全な絶縁ソリューションが実現します。
ADuM5400 アイソレータは、2 つのスピード グレードで 4 つの独立した絶縁チャネルを提供します (詳細については、オーダー ガイドを参照してください)。
isoPower は、高周波スイッチング素子を使用して、変圧器を介して電力を伝送します。 排出基準を満たすために、プリント基板 (PCB) のレイアウト時には特別な注意を払う必要があります。 基板レイアウトの推奨事項の詳細については、AN-0971 のアプリケーション ノートを参照してください。
人気ラベル: ADUM5400ARWZ-RL、中国 ADUM5400ARWZ-RL メーカー、サプライヤー
